請教個問題，現在有沒有關于哪些規范強制要求泵類設備要配軸承位的振動和溫度檢測。

答1：規范一般只有更新的時候才會要求，一般是國家政策或者專家意見要求。

答2：沒有強制要求，不過可以看看HG/T 6354-2025。2025年11月1日實施的，專門針對化工場景。規定了“振動和溫度一體式傳感器”的技術標準。由于涉及防爆安全，在防爆區內若未按此配置傳感器，可能無法通過安全驗收。

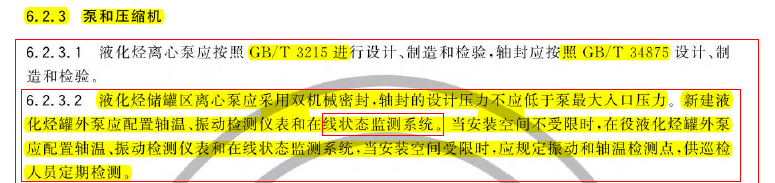

答3：一般在AQ 相關標準里有規定。比如AQ 3059關于液化烴罐區 就有強制規定：液化烴離心泵應按照 GB/T 3215 進行設計，制造和檢驗，軸封應按照GB/T 34875設計，制造和檢驗。

6.2.3.2液化烴儲罐區離心泵應采用雙機械密封，軸封的設計壓力不？應低于泵最大入口壓力。新建液化烴罐外泵應配置軸溫，振動檢測儀表和在線狀態監測系統。當安裝空間不受限時，在役液化烴罐外泵應配置軸溫，振動檢測儀表和在線狀態監測系統，當安裝空間受限時，應規定振動和軸溫檢測點，供巡檢人員定期檢測。

請教，我這一臺沈陽遠大的D型壓縮機，兩個氣缸一級壓縮，進排氣各4個氣閥，實際流量為4000方，需求量為3000方，現計劃拆除一個進氣閥，是否可行。

答1：從原理上講，通過改變氣閥數量來調節氣量是可行的，但這屬于非標準操作，風險較高。通常建議使用帶卸荷器（氣閥頂開器）的進氣閥來實現氣量的有級調節，這樣更安全可控。

答2：常規的排量控制方法包括：轉速調節（Speed variation）、余隙調節（Clearance variation）、旁路回流、氣缸單/雙作用切換、氣閥卸荷或這些方式的組合。單純拆除進氣閥，本質上是一種極端的“余隙調節”或“卸荷”方式，但不可控。標準的余隙調節是通過增加余隙容積來實現的，例如加裝余隙囊（Clearance pockets，參考ISO 13631 7.4.2）、氣閥墊（Valve spacers，7.4.3）、余隙瓶（Clearance bottles，7.4.4）等。最穩妥的做法是咨詢壓縮機廠家，看是否能通過加裝氣閥墊等方式安全地增加余隙容積。

答3：建議直接上無級氣量調節系統或標準的余隙調節系統，這是最規范、最安全的解決方案。

提問者反饋：準備上無極氣量，先試驗一下，若果可行就不上了。

答4：拆除一個進氣閥，相當于該閥孔處于常開狀態，會導致氣體在壓縮和膨脹沖程中發生短路回流。這會造成該氣缸的壓縮效率急劇下降，排氣溫度異常升高，同時由于氣流脈動加劇，也可能導致進氣溫度升高。

提問者反饋：應該不會造成進排氣溫度高，沒有進氣閥，氣體只會在氣缸內流動排不出去。今天摘了一個，明天試機�，F(xiàn)在主要考慮兩側不平衡，會不會出現振動異響，或大小瓦受損。

答5：可以聯系廠家，將現有的氣閥改造為帶卸荷器的類型。沈陽遠大應該有這種成熟的設計方案，可以直接實現氣量的有級調節。

提問者反饋：帶卸荷器，卸荷器一次控制倆氣閥，現在量需要3/4。需要重新外接氣源。

答6：首先應確認原機組的卸荷調節設計是怎樣的，例如是否為0-50%-100%的調節方式。對于四進四排的配置，理論上可以改造為0-25%-50%-75%-100%的多級調節。建議先聯系廠家進行詳細的熱力計算和動力計算，確認這種改造方案能否滿足生產要求。如果可行，可以考慮拆掉一個進氣閥和一個排氣閥，然后在空出的閥孔位置安裝假閥（盲板）以保持流道對稱，這是成本最低的方案。但缺點是未來若想恢復最大氣量，改造會比較麻煩。無級調節和余隙調節各有優劣，都能滿足要求，具體選擇需結合公司預算和長遠規劃。

提問者反饋：我們計劃改無極氣量調節，為了節省費用，先做實驗，試一下，不行就改無極調節，行，就這樣用�，F(xiàn)在壓縮機開起來了，氣量降了1/4，但是沒拆氣閥的那一側氣缸明顯噪音大很多�？罩�接管路，振��(dòng)稍微變大。

答7：你的判斷是正確的。拆除一側氣缸的氣閥，會直接破壞兩個氣缸之間的氣體動力學平衡和機械動力平衡。這會導致兩側氣缸的負荷、氣體脈動和受力情況完全不同，從而引發機組整體振動加劇、噪音異常增大，長期運行會對主軸承（大小瓦）、曲軸、連桿等關鍵部件造成額外的疲勞損傷，嚴重影響設備壽命和運行安全。你觀察到的現象正是這種不平衡的直接體現。

往復式壓縮機，氣缸內有間斷性異響（聲音就跟兩個金屬撞擊一樣很清脆）。是什么原因？設備定期排液，壓力溫度都很正常，工藝沒有調整。

聲音很大，之前車間巡檢發現異響，報到我這，我來現場好幾次都沒聽到異響。剛剛又過來轉現場聽到異響了。響了5/6聲就沒有了。介質帶液，車間一天一排，應該不會積液。

答1：正常的閥片啟閉聲音通常是有節奏的，且聲音相對沉悶。你描述的“清脆金屬撞擊聲”且是間斷性的，更可能是氣閥組件（如閥片、彈簧）斷裂或松動后，碎片在氣缸內隨機跳動撞擊產生的聲音，或者是活塞桿背帽、活塞螺母松動導致的機械撞擊。

答2：既然介質帶液，且聲音清脆，極有可能是“液擊”現象。雖然你們每天排液，但如果排液不徹底或氣體帶液量突然增大，液體進入氣缸后因不可壓縮，會在活塞與缸蓋之間產生劇烈的液壓沖擊，發出金屬撞擊聲。這種間斷性異響風險極大，建議立即申請停機，拆檢氣閥和氣缸，檢查是否有閥片破碎、活塞拉傷或液擊痕跡，切勿抱有僥幸心理。

答3：說到帶液，想問問兄弟單位，乙烯丙烯介質的干氣密封大家有執行定期排液嗎？中石化定時性事務清單規定干氣密封每周定期排液，但這個定時性事務是煉油事業部發的，化工這邊有人提出異議，認為乙烯丙烯介質的干氣密封不會帶液，不需要定期排液。

答4：干氣密封前置系統確實需要排液。只要有氣液分離罐，壓縮機出口多少會帶液的。如果液體進入干氣密封，會破壞密封端面的氣膜，導致密封失效甚至燒毀。

答5：我們鎮海煉化是每周都要弄兩次。這是我們自己內部規定的。

如圖，請問這種密封形式，PLAN 23/61代表什么意思？

答1：這是指機械密封的沖洗方案，依據的是API 682標準。

答2：建議深入學習一下API 682標準，里面詳細定義了各種沖洗方案（Plan）的管路布置和用途。

提問者反饋：是的，能看懂PLAN 23，就是加上61不大明白。

答3：PLAN 61通常指的是從泵出口引出一路沖洗液，經過冷卻器后注入到密封腔。但在PLAN 23/61這種組合標注中，往往意味著該管路目前并未實際連接或使用，只是預留了接口并用絲堵封閉。是否啟用PLAN 61，取決于介質的特性（如是否易結晶、聚合等）以及工況需求。在你的案例中，可能只是設計時預留了這種可能性，實際運行主要依靠PLAN 23。

提問者反饋：明白了，主要是PLAN23密封方案。我們是考慮泵停運的時候還，如何保護這種機封，想把這密封自沖洗的改到泵出口，因?yàn)檫\(yùn)行溫度高，這樣停的時候自密封沖洗能流動，確保冷卻效果。運行的時候沒這顧慮。運行溫度270度。

答4：270℃的介質溫度非常高，對于PLAN 21（從泵出口引出介質經冷卻后進入密封腔）來說，冷卻負荷極大，且高溫介質容易在密封腔內汽化，導致潤滑失效，所以通常不推薦單獨使用PLAN 21。你考慮的在啟停階段引入沖洗液來保護機封的思路是正確的。不過，直接將PLAN 23改為從泵出口引沖洗液（類似PLAN 21）在停運時可能無法形成有效循環（因?yàn)楸貌晦D(zhuǎn)，沒有壓差）。更穩妥的方案可能是：在PLAN 23的基礎上，增加一個獨立的、帶小泵的沖洗回路（如PLAN 23+外接沖洗泵），或者在啟停時通過外部引入低溫、潔凈的沖洗液（類似PLAN 32的思路，但需考慮介質相容性），以確保機封在極端溫度變化下的安全。

提問者反饋：現在是糾結，目前運行沒什么問題。就是啟停時候，為了考慮保護機封。

請教一個關于高速泵的問題:在開機過程中會不會出現一次很短暫的劇烈振動 （高速泵轉速在過一階臨界轉速時引發的振動）。

答1：帶氣（氣縛或氣蝕）確實會引發劇烈振動，但這與臨界轉速是兩回事。臨界轉速引發的振動是轉子動力學特性，與流體狀態無關。

答2：如果是汽輪機驅動的泵，汽輪機轉子本身確實存在臨界轉速，且通常在工作轉速范圍內，啟動時必須快速通過。

提問者反饋：是不是汽輪機 大型發電機轉子 還有航空發動機一系列高轉速轉子。

答3：任何轉子都有臨界轉速。對于剛性軸設計的低速設備，工作轉速遠低于一階臨界轉速，因此不會遇到；而對于高速泵、汽輪機、壓縮機等柔性軸設計的設備，工作轉速通常會跨越一階甚至二階臨界轉速，因此在啟停機過程中，必然會經歷短暫的劇烈振動區。

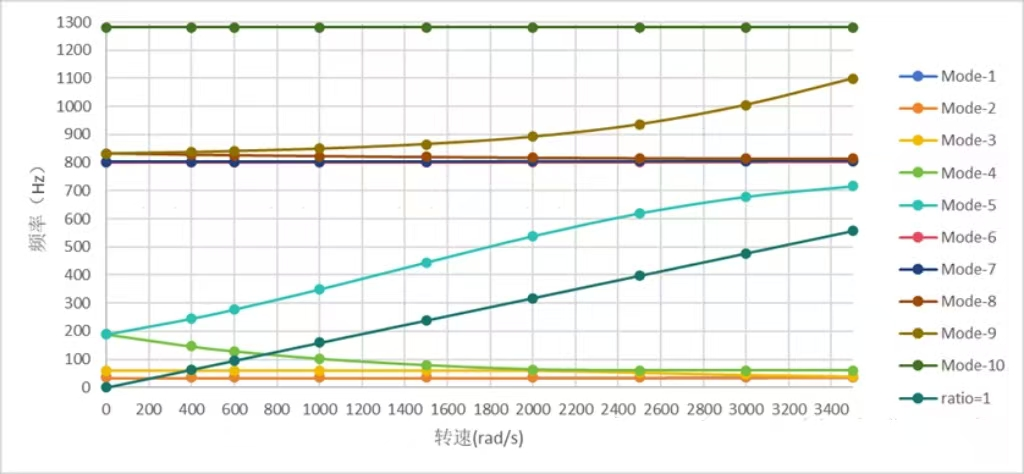

答4：是的，這就是轉子動力學設計的核心內容。工程師會通過繪制“坎貝爾圖”來分析轉子系統的固有頻率與轉速的關系，確保工作轉速避開臨界區，或設計好如何安全地通過臨界轉速。
